1) Calcul de la capacité de la cellule:

a) Caractéristiques:

Eau déminéralisée, cellule rincée trois fois avant les essais.

Longueur active 75 mm

Electrode central (-) barre pleine en inox de diamètre 14 mm

Electrode périphérique (+) tube inox de diamètre intérieur de 15,9 mm

Distance entre les électrodes: 0,95 mm

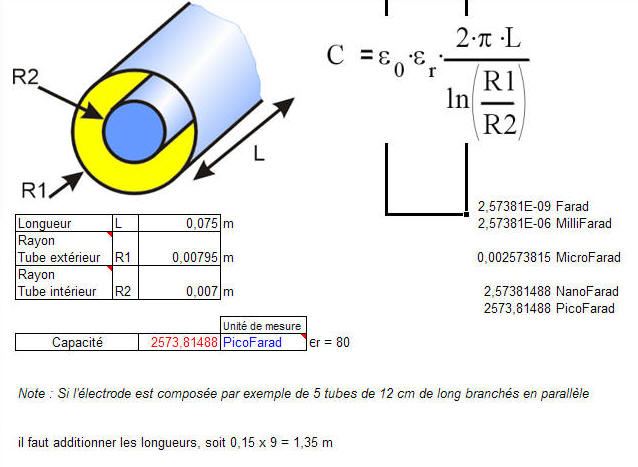

b) Calcul de la capacité avec de l'eau pure (constante diélectrique = 80):

 Logiciel :

Longueur	L	0,075	m
Rayon Tube extérieur	R1	0,00795	m
Rayon Tube intérieur	R2	0,007	m
			Unité de mesure
Capacité		2573,81488	PicoFarad	Єr = 80
Note : Si l'électrode est composée par exemple de 5 tubes de 12 cm de long branchés en parallèle
il faut additionner les longueurs, soit 0,15 x 9 = 1,35 m

Capacité de la cellule avec µr = 80 (eau distillée): 2,57 nF

Avec de l'eau déminéralisée, on prendra plutôt µr = 56

C = 2574 x 56/80 = 1800 pf

Capacité de la cellule avec µr = 56 (eau déminéralisée): 1,8 nF

2) Essais de la cellule sous Tension de 400 V CC.

Détermination de sa résistance de fuite.

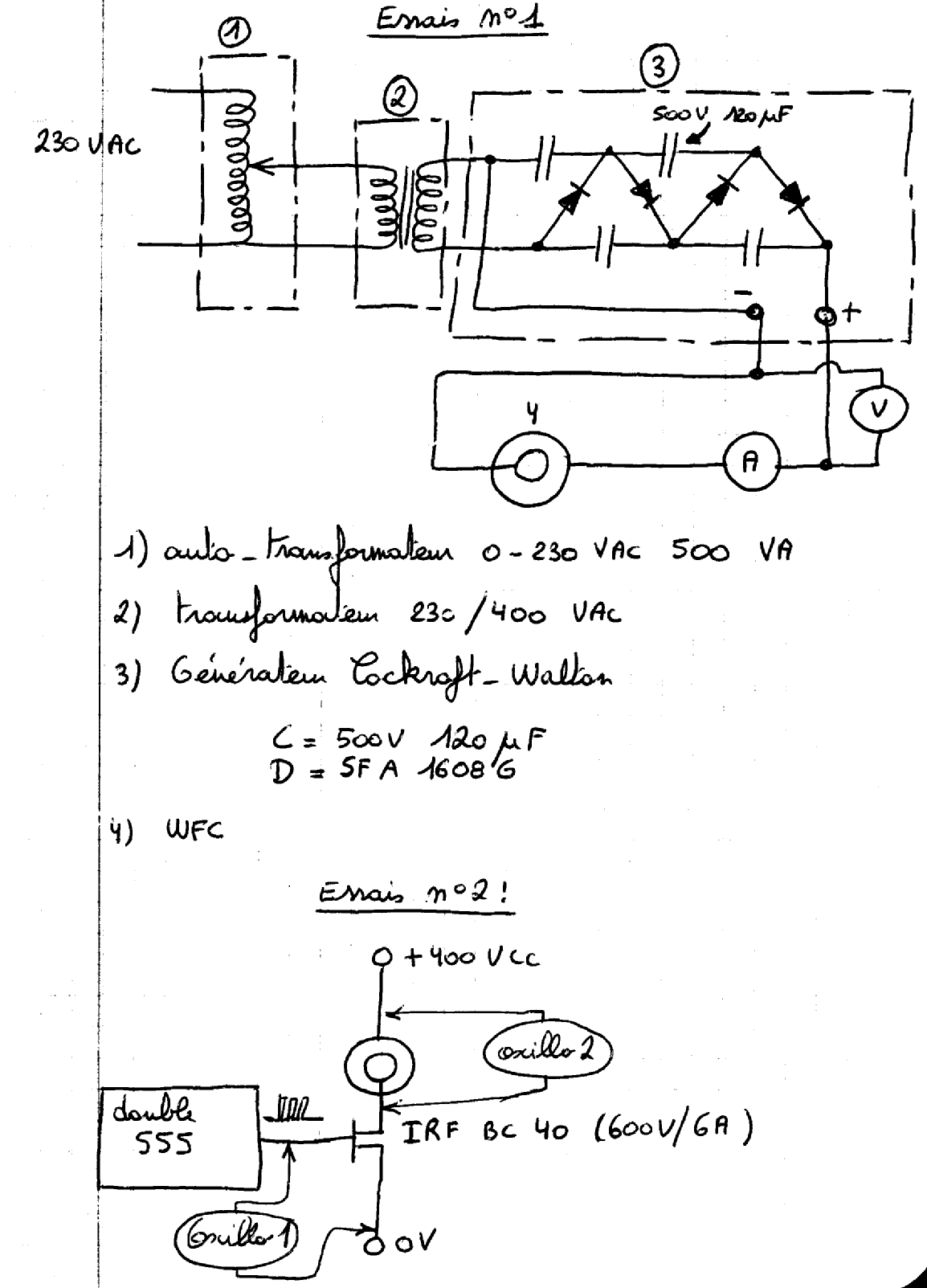

Essais n°1 en direct sous 400 VCC :

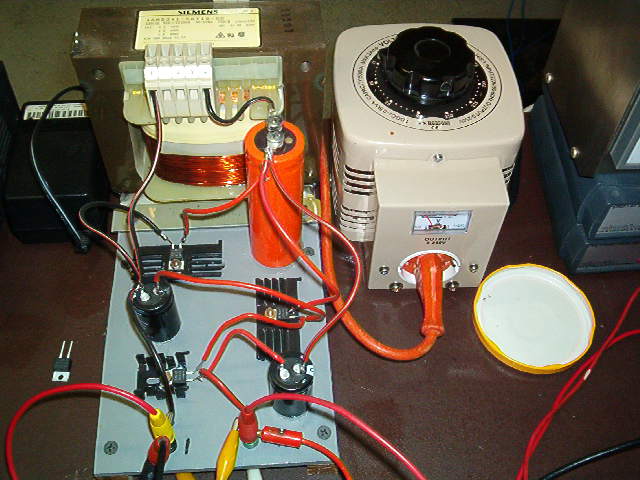

Générateur crockroft-Walton:

U=400V

I=0,19A

R = 400/0,19 = 2105 Ohms

P= 400 x 0,19 = 76 W

Remarque : très peu de bulles (quelques grosses)

Sous 200 v   I = 0,091 A     R = 2197 Ohms

Sous U = 13,1 v   I = 0,0065 A     R = 2015 Ohms

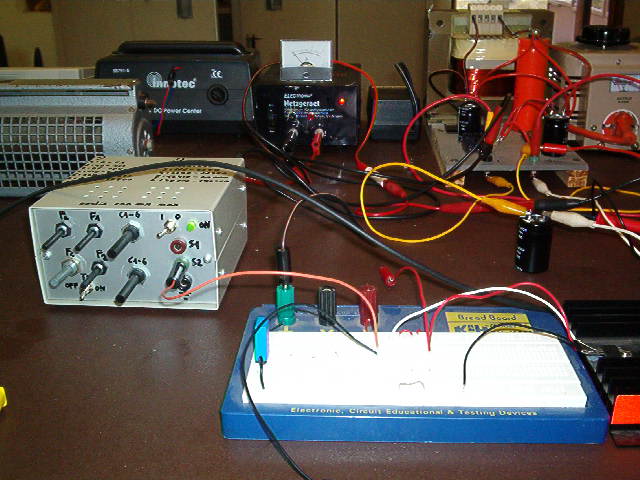

Essais n°2  400 VCC pulsé :

Fr: 42 800 Hz sans selfs avec l' IRF BC 40 et le générateur

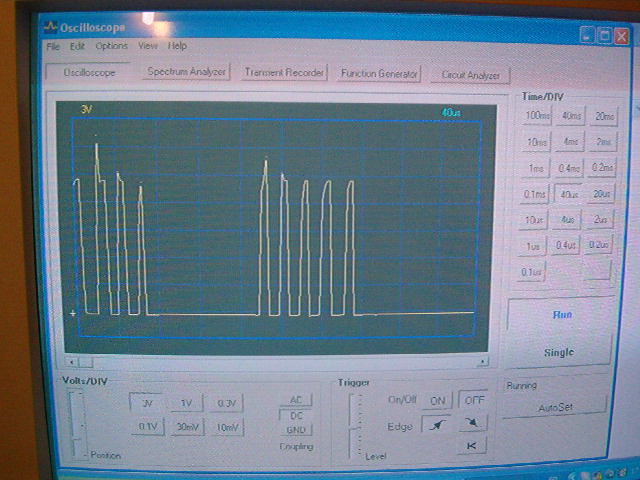

Oscilloscope sur le transistor IRF BC 40

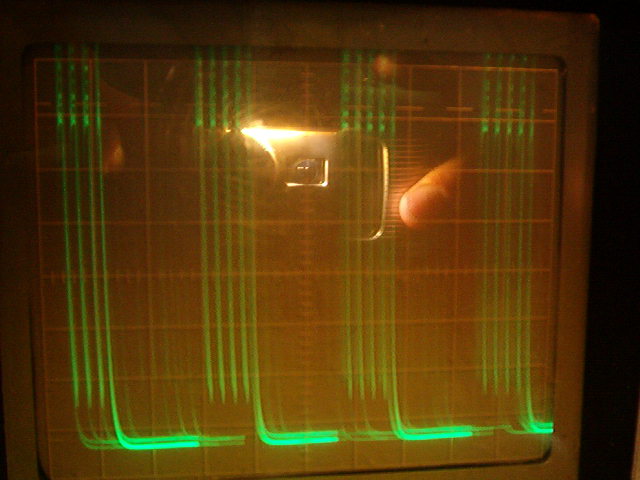

Oscilloscope sur la cellule avec sonde 2000 V:

I=  0,025 A

P = 0, 025 x 400 = 10W

Commentaires:

Seule de l'eau déminéralisée et un rinçages rigoureux à l'eau déminéralisée permet ce genre de résultats.

Il n'y à pas de résonnance, ni self, ni transformateur et les électrodes ne sont pas conditionnés.
