U and UI cores

Retour à: All Products | Electronic | Transformers/Inductors/Ferrites | Ferrites | Transformer Ferrites



 Type
stock no.
price each
 Ferrite     1+  12+  25+
B67345-B1-X27  Avertissez-moi lorsque le statut RoHS change213-4470  € 27,24  € 25,33  € 23,75
B67345-B2-X27  Avertissez-moi lorsque le statut RoHS change213-4486  € 19,24  € 17,90  € 16,78
= Avertissez-moi lorsque le statut RoHS change





Application:
  • Storage chokes and transformers

  • Building power transformers

technical specification

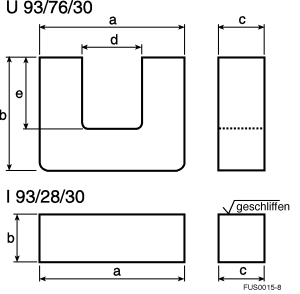

Principal dimensions (mm)
Core type
U 93/76/30  93.0±1.8  76.0±0.5  30.0±0.5  34.6min  48.0±0.9
I 93/28/30  93.0±1.8  28.0±0.5  30.0±0.5

Magnetic shape parameters
Core type  Magnetic shape parameters (per set)
   SI/A  Ie  Ae  Ve
   mm-1  mm  mm2  mm3
UU 93/152/30  0.42  354  840  297000
UI 93/104/30  0.31  258  840  217000

AL standard value  Material  Type1)
nH
U cores with rectangular profile for building power transformers
U 93/76/301)
5400  N27  B67345-B1-X27
I 93/28/302)
7400  N27  B67345-B2-X27
1) U and I cores are supplied unassembled. The AL value in the table applies for a U core set consisting of two cores, each without an air gap.
2) The AL value in the table applies for a core set consisting of one U core and one I core (combination UI 93/104/30) without an air gap.
