Essais Meyer:

Essais n°1:

Montage de l'essais n°1:

Le signal ne possède pas de temps mort. Pour cet essais nous avons un redresseur à 4 diodes, nous reproduirons le montage exact de Stanley Meyer avec 1 diode plus tard. Le raccordement du transistor est inspiré du dernier brevet Meyer repris  ici.

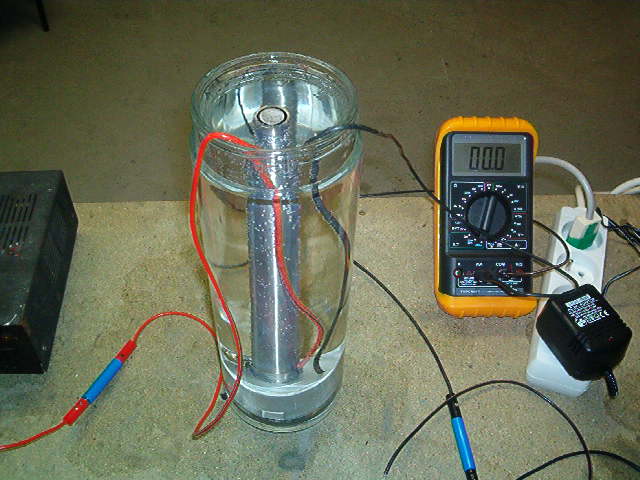

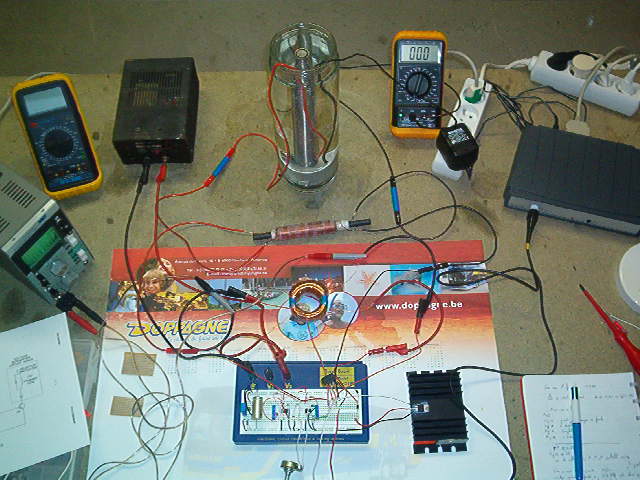

Photo du montage:



Analyse des essais

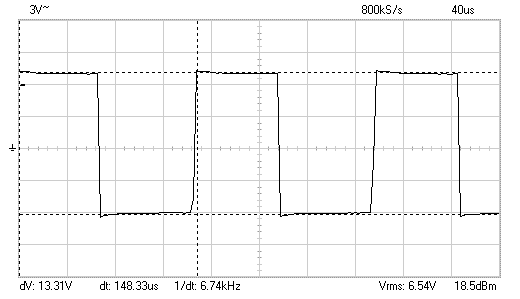

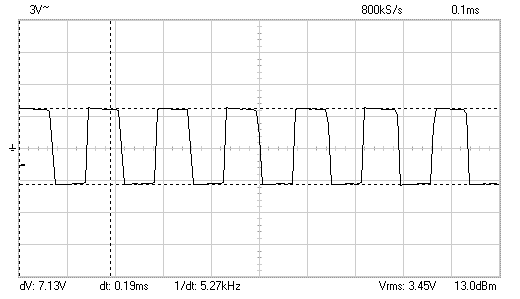

Ci-dessus nous avons le signal sur le transistor IRF 530  entre la masse et la cathode de D1.

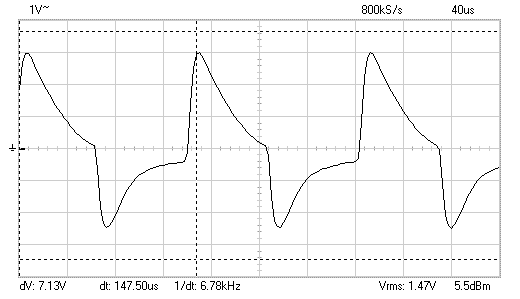

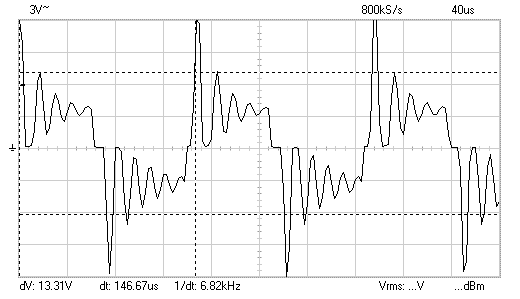

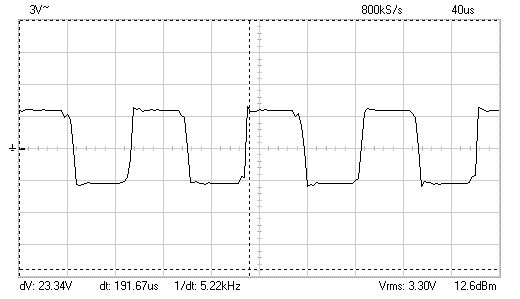

F=6.74 kHz /  U = 13.31 V /  I cell=1.8 mA / pas de gaz

Nous retrouvons le même signal mais inversé (ça ne se voit pas sur l'oscillo. car il se synchronise sur le front montant) sur le primaire du transformateur.



Ci-dessus, nous avons le signal au secondaire du transformateur avec les deux bobines de charge en inductance mutuelle concordante. La fréquence de résonance du circuit se superpose au signal. Les traceurs horizontaux nous indiquent 13.1 V.  Nous voyons que le signal dépasse largement ces limites.

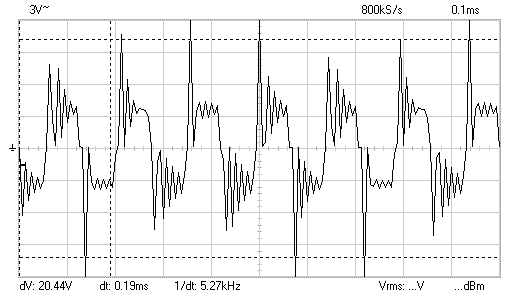

Le signal du secondaire à une autre échelle. Les traceurs sont sur 20.5 V.

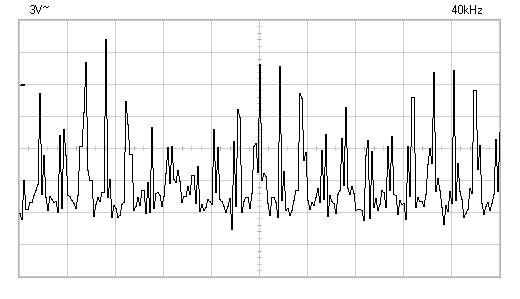

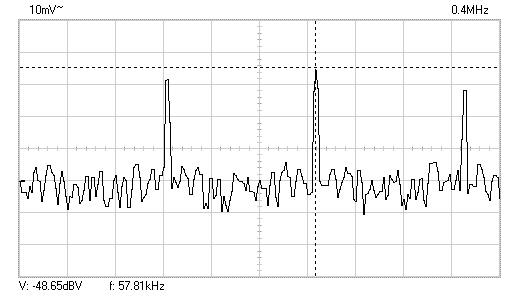

Voici la fréquence de base et les harmoniques entre 0 et 40 kHz, La plus élevée est la fréquence de base.

Il est vrai q'un signal carré génère pas mal d'harmoniques.

 Mesure avec les traceurs de la fréquence de résonance du circuit superposée au signal:

Fr.=52.75 kHz

Importance de l'inductance mutuelle des deux bobines de charge (bobinées une sur l'autre):

Les deux bobines ont leur inductances mutuelles en discordance:pas de fréquence secondaire visible. La fréquence de résonance du circuit n'est pas visible, les deux bobines travaillent l'une contre l'autre.

En inversant le courant dans une des deux bobines, les bobines travaillent ensemble et la fréquence de résonance du circuit est maintenant bien visible. La taille des bobines diminuent pour une certaine fréquence de résonance.

Essai du transfo à vide:

U doit être multiplié par 10 et vaut environ 55 V crète-crète. La variation de la tension se fait au moment de l'apparition ou de la disparition du signal carré au primaire, ce qui est normal.

Augmentons la fréquence et voyons ce que ça donne:

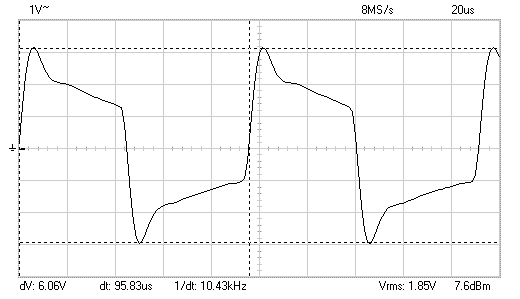

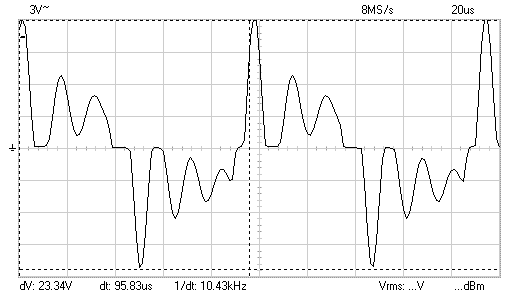

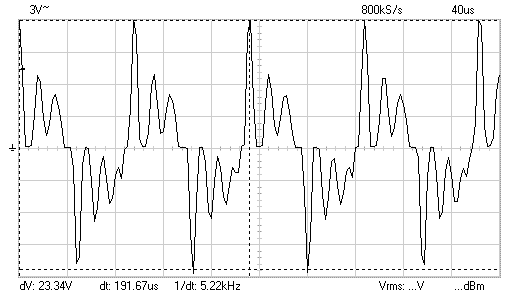

Signal à 10.5 kHz, en attendant, la tension monte progressivement de 14 V jusque 25 V (23.4 dans l'exemple ci-dessus). I cell passe de 0.4 à 0.8 mA.

Voyons l'importance du noyau en ferrite des bobines de charge:

Sans noyau.

Noyau introduit à moitier.

Noyau complètement introduit dans la double bobine.

La fréquence de résonance du circuit diminue.

Secondaire à vide:

U doit être multiplié par 10 et vaut environ 61 V crète-crète.

Augmentons la fréquence(en charge):

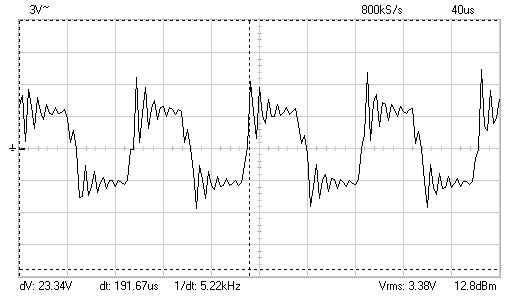

Ci-dessus: tension au secondaire du transfo en charge.

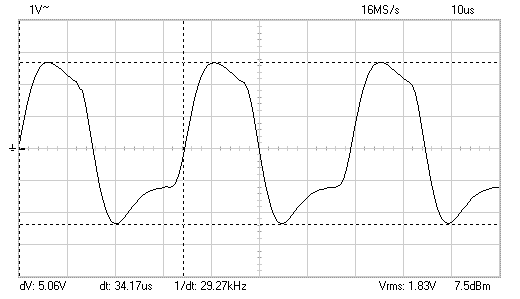

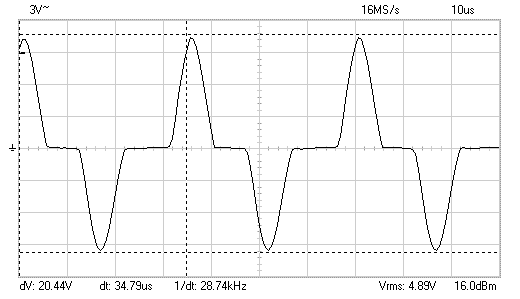

U= 20.5 V    fr.=28.74 kHz

Tension su la cellule de carburant à eau.

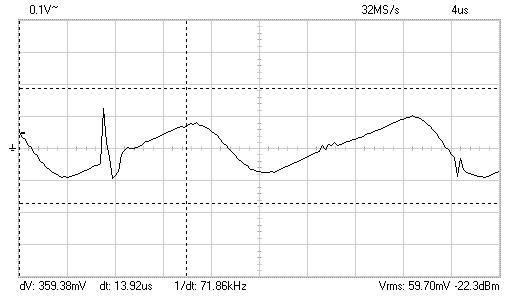

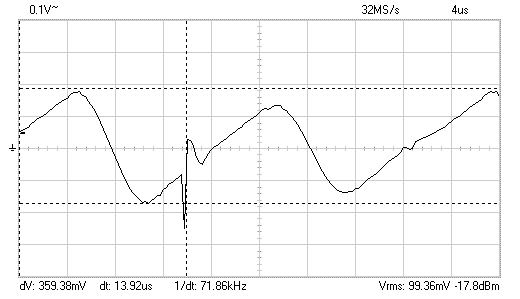

U faible= 0.35 V / pas de gaz / fréquence double du transfo.

La tension est instable, augmente et diminue sans arrêt.

Tension à vide en sortie du transfo.

U= 5 x 10 = 50 V

Spectre de fréquence.

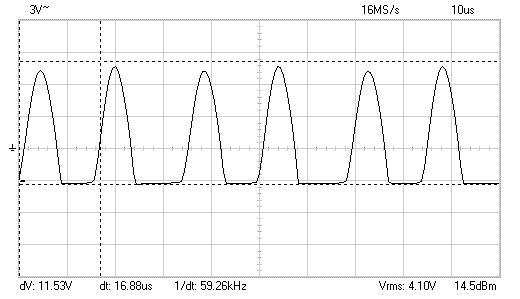

Tension en sortie du pont redresseur.

Conclusions:

Envoyer un signal carré sur la cellule munie de sa ou ses bobines, permet d'observer la fréquence de résonance du circuit pour l'accord final.

La résonance du système est obtenue quand les deux bobines produisent un flux magnétique dans le même sens au coeur du noyau. Elles travaillent en concordance et s'influencent mutuellement. Leur taille est réduite pour obtenir le même résultat que si elles étaient séparées.

Si les deux bobines sont sur des noyaux différents, il faudra quelles soient plus grosses pour une même fréquence de résonance.

la fréquence de résonance diminue si la ou les bobines ont un noyau en leur centre. Cela permet également de diminuer la taille des bobines. On peut également modifier la fréquence de résonance en enfonçant plus ou moins le noyau dans les bobines.

La tension sur la cellule de carburant à eau n'est pas bien observable avec un oscilloscope sur PC et c'est pourquoi, dans l'essais 2, un oscilloscope traditionnel fera ce travail. l'oscilloscope sur PC à du mal à rendre deux fréquences différentes observables ensembles.

Dans cet essais, nous n'avons pas appliqué de temps mort et nous verrons dans l'essais 2 que c'est obligatoire pour avoir un signal ressemblant à celui décrit dans les brevets Meyer. Il serais donc intéressant de recommencer cet essais avec temps mort et oscillo traditionnel sur la cellule.  Nous verrons cela plus tard.

Voila qui est fait ici:

Signal sortie redresseur: Signal sur la cellule:

Il y a bien un phénomène de remplissage,mais qui semble moins efficace que dans l'essais 2.
